快速从零打造小米SU7在线 3D 编辑器

前言

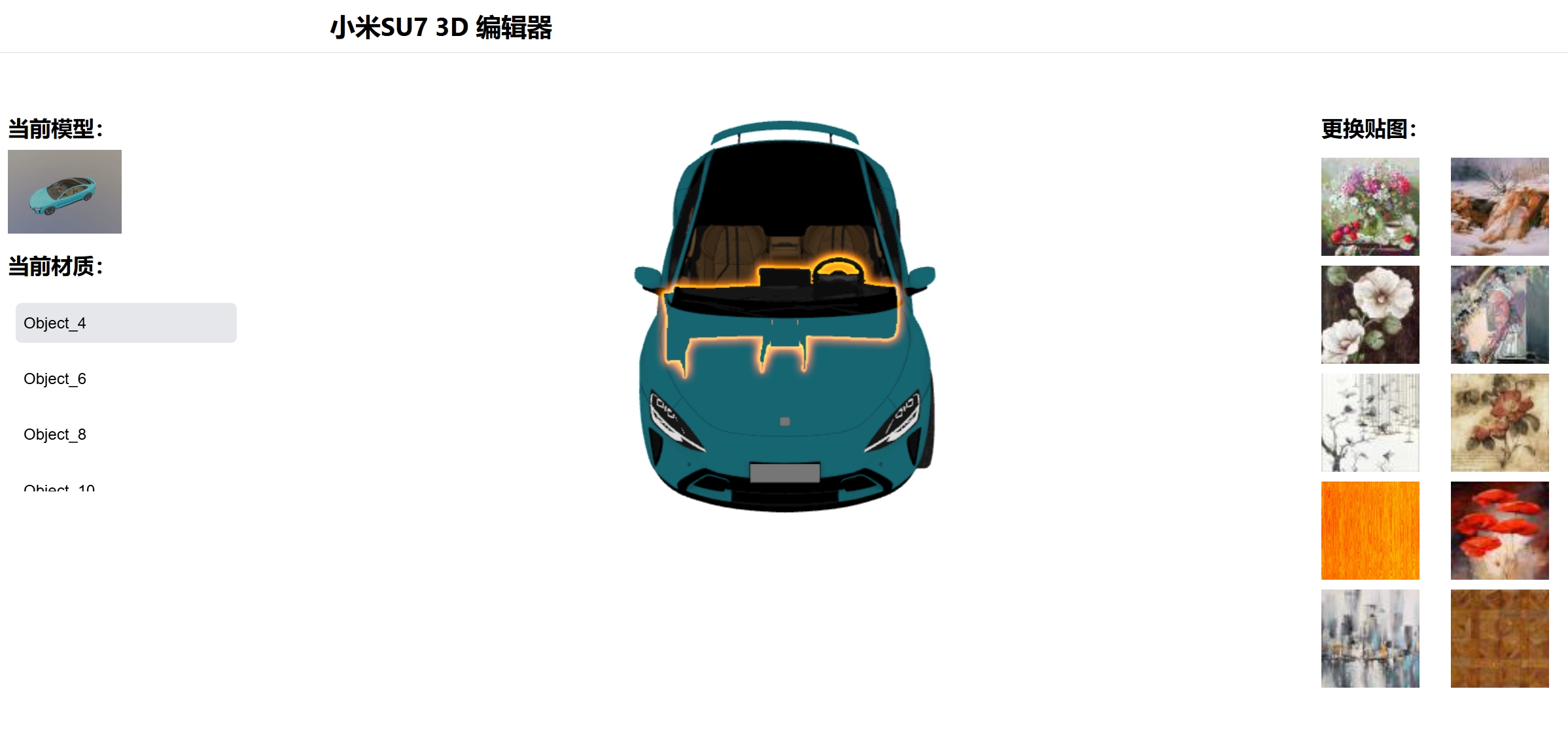

我们想要实现的效果如下：

功能拆分

1. 信息面板

   1.1 模型名称、缩略图

   1.2 材质列表

2. 渲染器

   2.1 模型的渲染

   2.2 模型的移动、旋转、缩放

3. 贴图面板

   3.1 贴图列表

   3.2 贴图的渲染

4. 整体交互

   4.1 点击材质，模型高亮对应的材质

   4.2 点击贴图，将贴图应用到当前选择的材质上

实现

技术栈

框架: React、Three.js、MantineUI、TypeScript

构建部署: RSBuild、Vercel

前置知识

理解 3D 基本概念及Three.js

模块划分

Layout 页面布局

Editor 编辑器

• MaterialPanel 物料信息面板, 目前只有3d模型信息
• Renderer 模型渲染器
  • EditorView 编辑器视图控制器
• PropsPanel 模型编辑面板，目前只支持贴图
• Materials 物料列表, 目前只有3d模型
• Store 页面组件的数据操作 API

源代码地址: https://github.com/jy0529/material-editor

目录结构

• src
  • editor
    • controller
      • EditorView.ts // 编辑器视图控制器
    • features
      • Maps.tsx // 贴图组件
    • material-panel // 物料信息面板
    • props-panel // 模型编辑面板
    • renderer // 渲染器组件
    • store // 页面组件的数据操作 API
  • layout
    • header
    • RootLayout.tsx
  • materials
    • models
  • utils
  • App.tsx

EditorView 的详细设计

接口设计

interface EditorView {
    container: HTMLDivElement
    camera: PerspectiveCamera | null
    scene: Scene | null
    renderer: WebGLRenderer | null
    controls: OrbitControls | null
    model: any
    modelMaterials: any[]
    composer: EffectComposer | null
    renderPass: RenderPass | null
    outlinePass: OutlinePass | null

    init(): void
    onSelectedMesh(mesh: any): void
    setMap(map: any): void
}

其中 onSelectedMesh 是点击材质时触发的事件，setMap 是设置贴图的事件。

init 的流程：

1. 初始化渲染器
2. 初始化相机
3. 初始化场景
4. 初始化控制器
5. 设置环境光
6. 加载模型
7. 效果合成
8. 渲染循环

    private init(): void {
        this.initRenderer()
        this.initCamera()
        this.initScene()
        this.initControls()
        this.createLight()
        this.loadModel()
        this.initEffectComposer()
        this.animate()
    }

初始化渲染器

   private initRenderer(): void {
        this.renderer = new WebGLRenderer({
            antialias: true, // 抗锯齿
            alpha: true, // 透明
        })
        this.renderer.setPixelRatio(window.devicePixelRatio)
        this.renderer.setSize(this.container.clientWidth, this.container.clientHeight)
        this.container.appendChild(this.renderer.domElement)
    }

初始化相机

    private initCamera(): void {
        // 这些值都是初始化的位置，可以实时调整看效果
        this.camera = new PerspectiveCamera(20, this.container.clientWidth / this.container.clientHeight, 1, 10000)
        this.camera.position.set(0, 5, 10);
    }

初始化场景

    private initScene(): void {
        this.scene = new Scene()
    }

初始化控制器

    private initControls(): void {
        this.controls = new OrbitControls(this.camera as PerspectiveCamera, this.renderer?.domElement as HTMLCanvasElement)
        this.controls.enableDamping = true; // 惯性效果，需要在渲染循环中调用
    }

设置环境光

没有环境光，模型看起来会非常暗，所以需要设置环境光

    private createLight(): void {
        const ambientLight = new AmbientLight(0xffffff, 1);
        this.scene.add(ambientLight);
    }

加载模型

采用 dracoLoader 来加载模型，dracoLoader 是 three.js 的扩展库，用于加载和解析 Draco 压缩的 GLTF/GLB 模型。

这里需要将 draco 文件放在 public 目录下，然后通过 dracoLoader 来加载模型。可以参考源代码

private async loadModel({ filePath }: { filePath: string }): Promise<void> {
    const dracoLoader = new DRACOLoader();
    dracoLoader.setDecoderPath('draco/');
    dracoLoader.setDecoderConfig({ type: 'js' });
    dracoLoader.preload();

    const loader = new GLTFLoader().setDRACOLoader(dracoLoader);

    return new Promise((resolve, reject) => {
        try {
            loader.load(
                filePath,
                (gltf) => {
                    this.model = gltf.scene;
                    // 设置模型初始位置, 使其正对相机
                    this.model.rotation.set(0, degToRad(-90), 0);

                    // 遍历模型所有网格, 获取所有材质
                    this.model.traverse((child: any) => {
                        if (child.isMesh) {
                            this.modelMaterials.push(child);
                        }
                    });

                    // 将模型添加到场景
                    if (this.scene) {
                        this.scene.add(this.model);
                    }
                    resolve();
                },
                (progress) => {
                    console.log('加载进度:', (progress.loaded / progress.total) * 100, '%');
                },
                (error) => {
                    console.error('模型加载错误:', error);
                    reject(error);
                }
            );
        } catch (error) {
            console.error('加载模型时发生异常:', error);
            reject(error);
        }
    });
}

初始化效果合成

这里主要是为了实现模型材质的轮廓高亮效果

注意 EffectComposer 需要放在渲染循环中调用, 不再使用 renderer.render 渲染, 有点类似一个高阶函数

EffectComposer 按顺序应用多个 pass, 最后使用 OutputPass 输出渲染结果

在这里我们的渲染链路是这样的:

WebGLRenderTarget 设置目标缓冲区 -> RenderPass 渲染场景和相机 -> OutlinePass 高亮选中的材质 -> OutputPass 输出渲染结果

    private initEffectComposer(): void {
        this.composer = new EffectComposer(this.renderer as WebGLRenderer, new WebGLRenderTarget(this.container.clientWidth, this.container.clientHeight, {
            samples: 4 // 增加采样次数来提高抗锯齿的效果
        }));
        this.renderPass = new RenderPass(this.scene as Scene, this.camera as PerspectiveCamera);
        this.composer.addPass(this.renderPass);
        this.outlinePass = new OutlinePass(new Vector2(this.container.clientWidth, this.container.clientHeight), this.model, this.camera as PerspectiveCamera);
        this.outlinePass.visibleEdgeColor = new Color("#FF8C00"); // 可见边缘的颜色
        this.outlinePass.hiddenEdgeColor = new Color("#8a90f3"); // 不可见边缘的颜色
        this.outlinePass.edgeGlow = 2; // 发光强度
        this.outlinePass.usePatternTexture = false; // 是否使用纹理图案
        this.outlinePass.edgeThickness = 1; // 边缘浓度
        this.outlinePass.edgeStrength = 4; // 边缘的强度，值越高边框范围越大
        this.outlinePass.pulsePeriod = 200; // 闪烁频率，值越大频率越低
        this.composer.addPass(this.outlinePass);
        this.composer.addPass(new OutputPass());
    }

渲染循环

    private animate(): void {
        const render = () => {
            requestAnimationFrame(render);

            // 使用 EffectComposer 代替 renderer.render
            if (this.composer) {
                this.composer.render();
            }
            // 因为有惯性的原因，所以需要每次更新控制器
            if (this.controls) {
                this.controls.update();
            }
        };

        render();
    }

应用贴图

贴图的概念是应用于材质的特定类型的纹理

    private setMap(mesh, map: any): void {
        // 使用 TextureLoader 加载贴图
        new TextureLoader().load(map.url, (texture) => {
            // 克隆材质， 避免修改原材质影响其他应用该材质的模型
            const newMaterial = mesh.material.clone();
            newMaterial.map = texture;
            // 如果存在旧材质的纹理，先释放它
            if (mesh.material.map) {
                mesh.material.map.dispose();
            }
            // apply
            mesh.material = newMaterial;
            mesh.mapId = map.id;
            mesh.meshFrom = map.id;
        });
    }

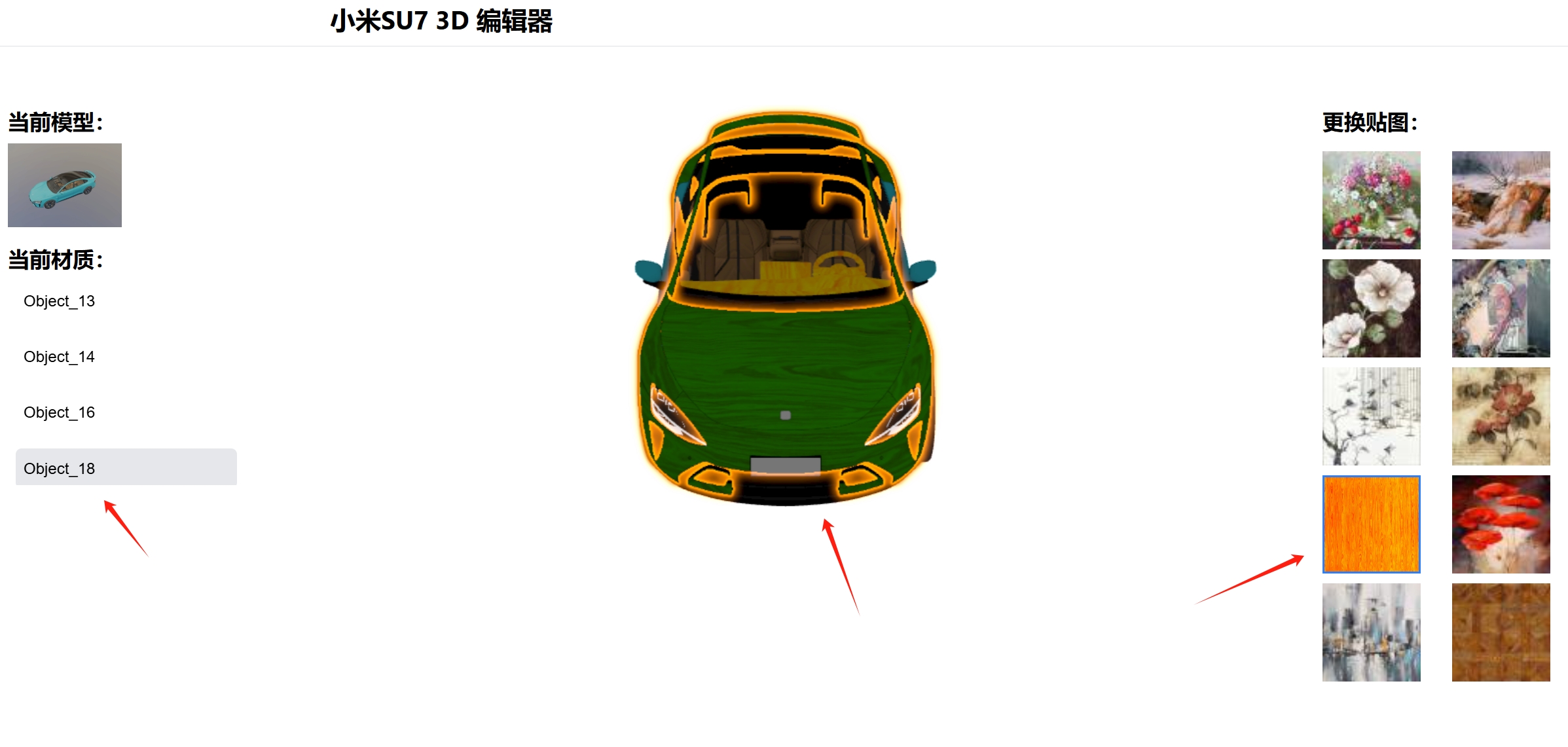

选择贴图后的效果

其他模块的代码可以参考源代码， 比较常规的 React UI 组件。

总结

3D 的概念很多， 非这么简单的例子能够完全覆盖， 但是通过这个例子， 可以理解模型渲染的流程， 以及贴图的概念。
